R166.0L-22MM01-450 1020

SANDVIK R166.0L-22MM01-450 1020

Zarys gwintu (THFT)
M60

Typ gwintu (TTP)
INT

Skok gwintu (TP)
4.5 mm

Typ zarysu gwintu (TPT)
F

Liczba ostrzy (NT)
1

Klasa tolerancji gwintu (TCTR)
6

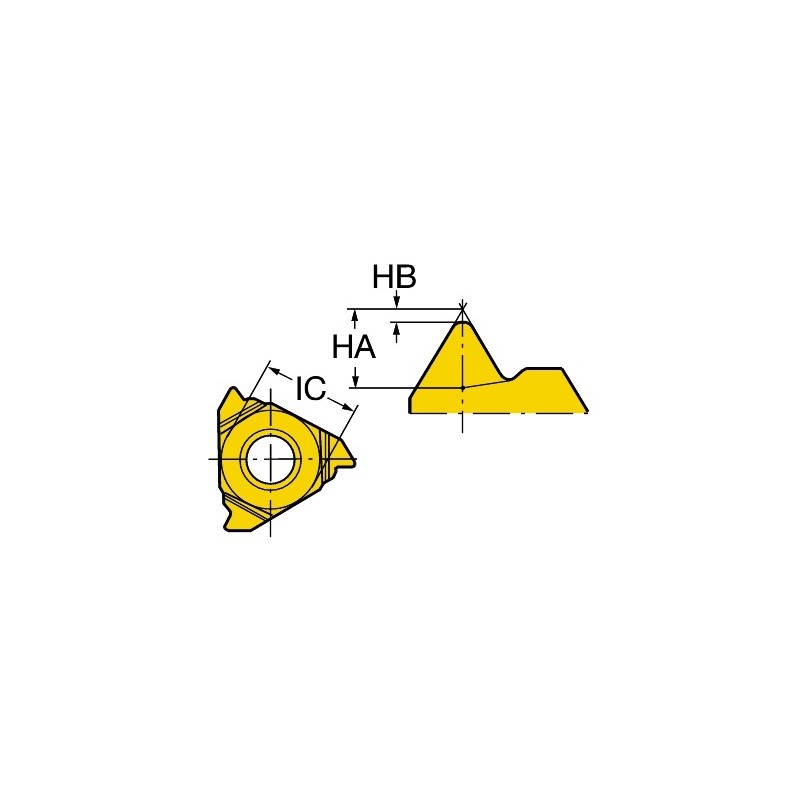

Teoretyczna wysokość gwintu (HA)
2.89 mm

Różnica wysokości gwintu (HB)
0.33 mm

Odległość profilu ex (PDX)
2.5 mm

Odległość profilu ey (PDY)
1.64 mm

Wielkość i kształt płytki (CUTINTSIZESHAPE)
U Lock 166/154 -internal size 22R

Średnica okręgu wpisanego (IC)
12.7 mm

Kierunek (HAND)
R

Gatunek (GRADE)
1020

Podłoże (SUBSTRATE)
HM

Pokrycie (COATING)
PVD

Grubość płytki (S)
5.5626 mm

Ciężar elementu (WT)
0.01 kg

Oznaczenie wielkości gniazda płytki (SSCM)
22

Oznaczenie wielkości gniazda płytki (SSCN)
1/2

Wartości początkowe
m

ap 2.56 mm

nap 14

vc 120 m/min
p

ap 2.56 mm

nap 14

vc 125 m/min
k

ap 2.56 mm

nap 16

vc 105 m/min
s

ap 2.56 mm

nap 16

vc 15 m/min
