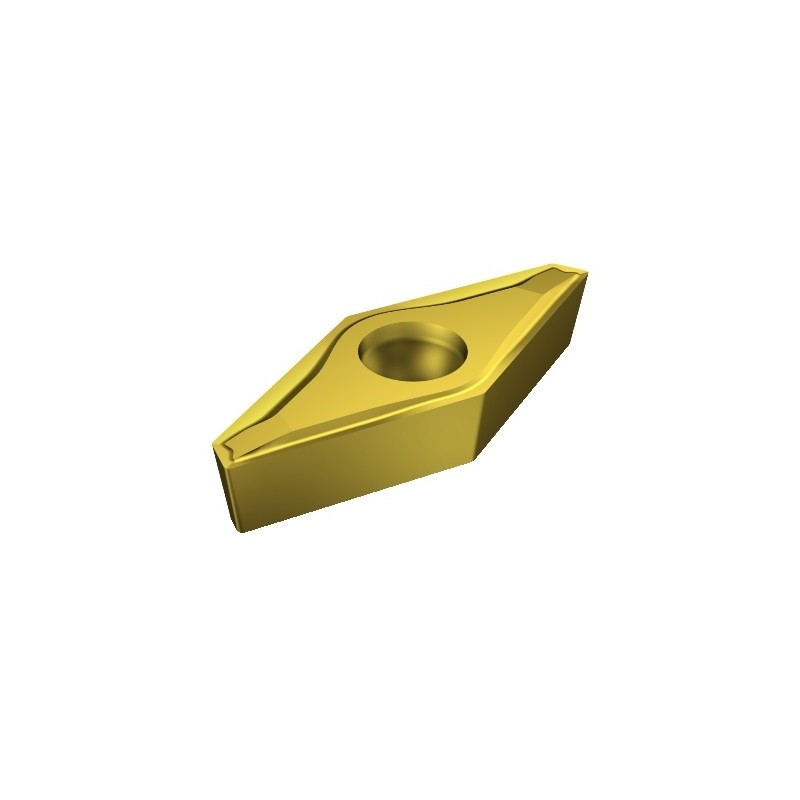

VCEX 11 03 01L-F 1020

SANDVIK VCEX 11 03 01L-F 1020



Rodzaj obróbki (CTPT)
Finishing

Wielkość i kształt płytki (CUTINTSIZESHAPE)
VC1103

Średnica okręgu wpisanego (IC)
6,35 mm

Oznaczenie kształtu płytki (SC)
V

Efektywna długość krawędzi skrawającej (LE)
10,971 mm

Promień naroża (RE)
0,1 mm

Właściwość naroża wiper (WEP)
true

Główny kąt przystawienia (KRINS)
93 deg

Kierunek (HAND)
L

Gatunek (GRADE)
1020

Podłoże (SUBSTRATE)
HC

Pokrycie (COATING)
PVD TiN

Grubość płytki (S)
3,175 mm

Główny kąt przyłożenia (AN)
7 deg

Ciężar elementu (WT)
0,003 kg


Wartości początkowe

m
ap 1 mm(0.05-4)
fn 0.1 mm/r(0.05-0.3)
vc 100 m/min(115-95)

s
ap 1 mm(0.05-3)
fn 0.07 mm/r(0.05-0.21)
vc 15 m/min(15-10)

p
ap 1 mm(0.05-4)
fn 0.1 mm/r(0.05-0.3)
vc 105 m/min(125-95)
