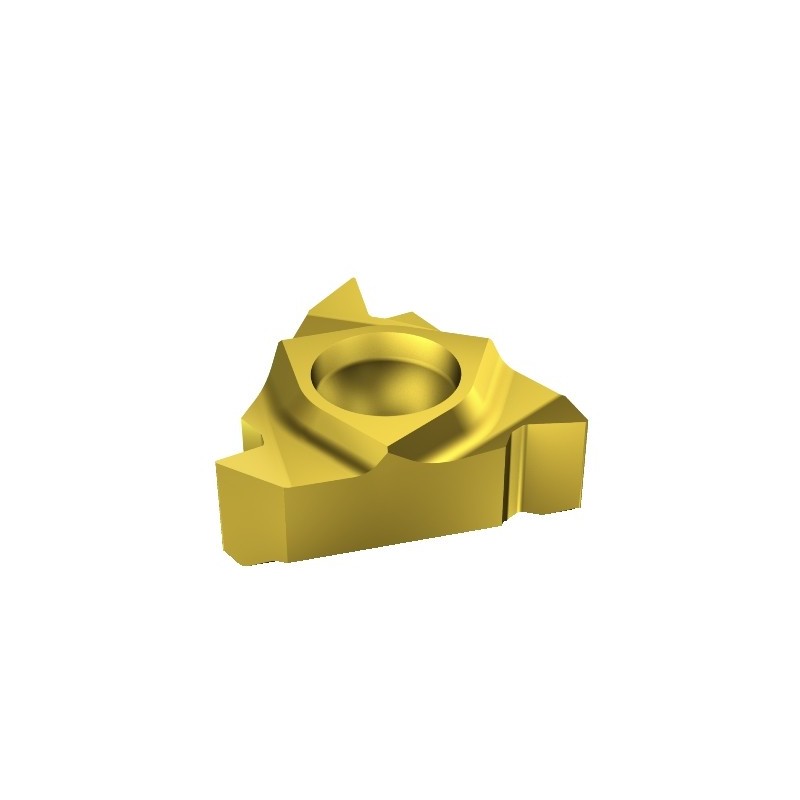

R166.0L-16WH01-140 1020

SANDVIK R166.0L-16WH01-140 1020

Poziom 1 klasyfikacji materiałowej (TMC1ISO)PMKNSH
Zarys gwintu (THFT)WH55
Standardowa liczba (STDNO1)ISO 228-1982
Standardowa liczba (STDNO2)BS 2779-1973
Standardowa liczba (STDNO3)BS-84-1956
Typ gwintu (TTP)INT
Zwoje/cal (TPI)14
Typ zarysu gwintu (TPT)F
Liczba ostrzy (NT)1
Klasa tolerancji gwintu (TCTR)CLASS A
Teoretyczna wysokość gwintu (HA)1,43 mm
Różnica wysokości gwintu (HB)0,25 mm
Odległość profilu ex (PDX)1,2 mm
Odległość profilu ey (PDY)1,3 mm
Wielkość i kształt płytki (CUTINTSIZESHAPE)U-Lock 166/154 -internal size 16R
Średnica okręgu wpisanego (IC)9,525 mm
Kierunek (HAND)R
Gatunek (GRADE)1020
Podłoże (SUBSTRATE)HC
Pokrycie (COATING)PVD TiN
Grubość płytki (S)3,969 mm
Ciężar elementu (WT)0,005 kg
Wartości początkowe
Map 1.18 mm
nap 8
vc 110 m/min
P
ap 1.18 mm
nap 8
vc 125 m/min
K
ap 1.18 mm
nap 9
vc 110 m/min
S
ap 1.18 mm
nap 9
vc 13 m/min
