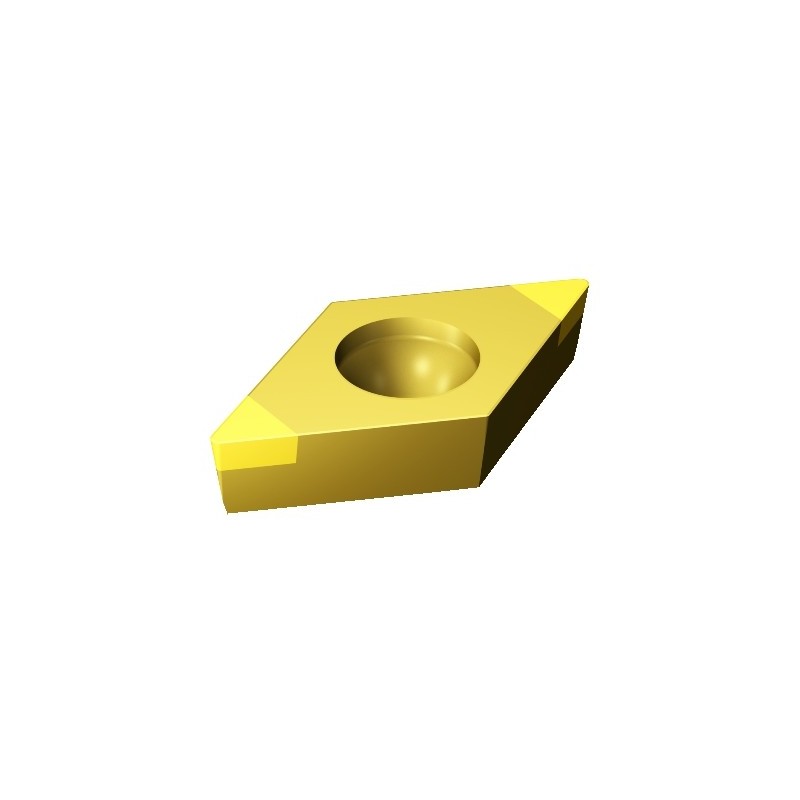

DCGW 11T302T01020F 7525

SANDVIK DCGW 11T302T01020F 7525

Poziom 1 klasyfikacji materiałowej (TMC1ISO)KH
Rodzaj obróbki (CTPT)Finishing
Wielkość i kształt płytki (CUTINTSIZESHAPE)DC11T3
Średnica okręgu wpisanego (IC)9,525 mm
Oznaczenie kształtu płytki (SC)D
Efektywna długość krawędzi skrawającej (LE)2,8 mm
Promień naroża (RE)0,2 mm
Właściwość naroża wiper (WEP)false
Szerokość powierzchni czołowej (BN)0,1 mm
Kąt powierzchni czołowej (GB)20 deg
Kierunek (HAND)N
Gatunek (GRADE)7525
Podłoże (SUBSTRATE)BC
Pokrycie (COATING)PVD TiN
Grubość płytki (S)3,969 mm
Główny kąt przyłożenia (AN)7 deg
Ciężar elementu (WT)0,005 kg
Wartości początkowe
H
ap 0.07 mm(0.04-0.2)
fn 0.09 mm/r(0.06-0.13)
vc 150 m/min(150-145)
K
ap 0.15 mm(0.08-0.4)
fn 0.19 mm/r(0.08-0.25)
vc 1300 m/min(1400-1200)
